某大型训练模拟器的设计与实现

  摘要: 结合某大型训练模拟器的任务需求,设计和研制了设备模拟器,分别对系统功能、组成、系统中的硬件组成、软件设计方法、通信接口等内容作了详细的介绍。该模拟器可满足院校教学训练和部队日常训练的需要。

  关键词: 模拟器; 接口设计; 教控台

  某型设备由于价格昂贵,院校未配备专用的检测设备,长期以来,无法满足教学中实作训练的需要; 另外,即便装备了检测设备,由于该装备使用、维修成本很高,也无法长期满足教学训练使用。大型设备训练模拟器的研制,正是为满足设备使用人员经常性的训练操作而设计和实现的,模拟器解决了新装备训练所面临的难题,可满足院校教学训练及部队日常训练的需要。

  (相关阅读:设备操作培训成功案例——船舶模拟器培训系统)

  1 主要功能

  1. 1 原理教学

  模拟器可完成技术准备过程中主要检测设备包括操练台、检查台、线导组件检测台、场传感器、电源组件、信号模拟器等专用检测设备及毫伏表、相位计、示波器、液压机等通用设备的结构组成、工作原理、界面显示教学。

  1. 2 操作使用训练

  实现设备对三种工况,五种状态的功能联调模拟。能够完成设备各个检测台的初始设定与电缆的连接与通讯实现、设备故障分析与应急处理的操作使用训练。

  1. 3 脱离系统单独训练

  可以完成检测设备的日常保养、开关机、主要功能和操作技巧的训练,设备模拟器及各个操作台可以进行脱离系统单独训练,可以实现设备的原理教学,设备基本操作训练等。

  2 系统组成

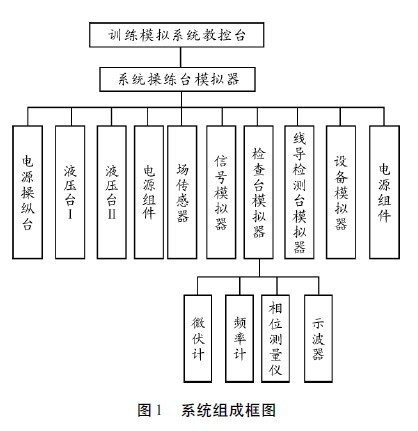

  训练模拟系统主要由教控机、设备模拟器、操练台模拟器、检查台模拟器、线导检测台模拟器、电源组件、信号模拟器等专用检测设备及毫伏表、相位计、示波器、液压机等通用设备组成。系统组成框图如图1 所示。









  ……

  该设备训练模拟器是集模拟仿真技术、多媒体技术及网络通信技术于一体的新装备综合模拟训练器,具有设计思想先进、性能稳定、可靠性高、仿真效果好和自动化程度高等优点,不仅满足了院校该装备的教学训练需要,还可以满足部队日常训练的需要,而且对提高装备的维修技能、延长装备寿命,保障新装备快速形成战斗力具有重大的军事意义。
